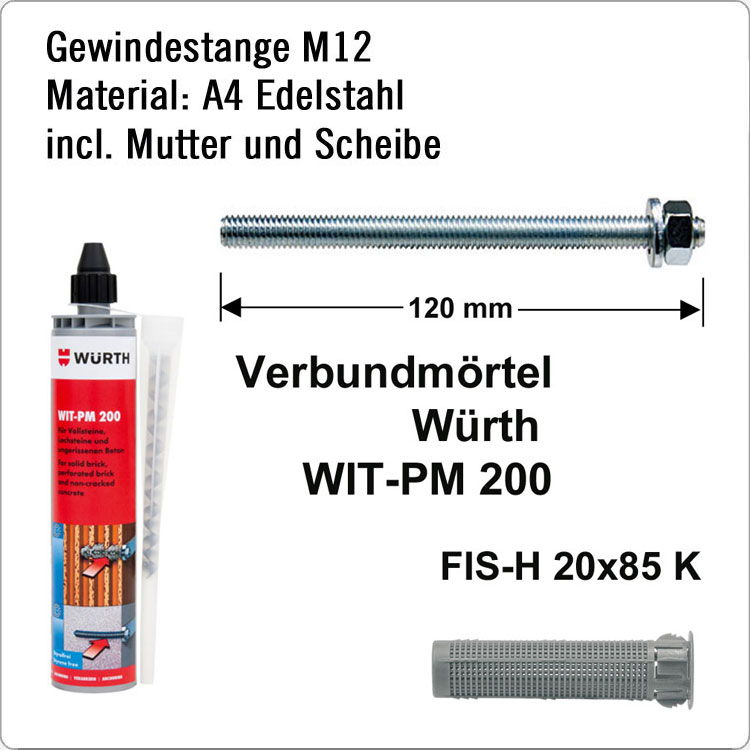

#TECHNIK#<h3>Markisen und Markisenmontage nach neuer CE-Norm DIN-EN 13561</h3><h4>Wandmontage einer Markise - Druckfester Untergrund Hochlochziegel HLZ12</h4><div class='sowero-50'><div class='sowero-content10'><img src='home/shop_system/teileshop/info_sides/bilder/fis-l-wand.png' alt='Anwendungsbeispiel Montage auf Hochlochziegel druckfester Untergrund' class='img_center'/></div></div><div class='sowero-50'><p>Für die Montage auf Untergrund Hochlochziegel HLZ12 empfehlen wir den Einsatz von Gewindestangen mit Siebhülsen M12 eingeklebt mit Verbundmörtel.<br/>Bei der Anwendung sind folgende Vorgaben einzuhalten - siehe nebenstehende Darstellung:</p><p><strong>S</strong> = Achsabstand zwischen den Gewindestangen<br/><strong>C</strong> = Randabstand von außen<br/><strong>do</strong> = Durchmesser Bohrloch<br/><strong>h1</strong> = Bohrlochtiefe in Abhängigkeit der Zuglast<br/><strong>h mon</strong> = Setztiefe der Gewindestangen in Abhängigkeit der Zuglast<br/><strong>h min</strong> = minimale Bauteildicke der Betonwand<br/><strong>t fix</strong> = Bauteildicke der Konsole <br/></p></div><div class='clear'></div><h5>Empfehlung: Montagewerte für angegebenes Montagematerial</h5><p>Bitte beachten Sie bei der Wandmontage einer Markise - Druckfester Untergrund Beton B25 C20/25 folgende Werte: </p><p><strong>S</strong> = Minimaler Achsabstand <strong>100 mm</strong> bei reduzierter zentrischer Zuglast <strong>50 mm</strong><br/><strong>C</strong> = Minimaler Randabstand <strong>50 mm</strong> mit Auflast z .B Aufliegende Betondecke <strong>200 mm</strong> ohne Auflast<br/><strong>do</strong> = Bohrlochdurchmesser <strong>20 mm </strong><br/><strong>h1</strong> = Minimale Bohrlochtiefe <strong>110 mm</strong><br/><strong>h mon</strong> = Gewindestangen Setztiefe <strong>75 mm</strong><br/><strong>h min</strong> = Minimale Bauteildicke <strong>110 mm</strong><br/><strong>t fix</strong> = Maximale Bauteildicke der Konsole <strong>20 mm </strong><br/><strong>Gewindestange</strong> =  erforderliche Länge = h mon + t fix + h iso + 10 mm - Feinanpassung durch Ablängen (sägen)<br/><strong>Verbundmörtel</strong> = Mit einer Kartusche können ca. 4 Stck Gewindestangen gesetzt werden.<br/><strong>Ankerhülse</strong> = Anwendung nur im Lochstein.<br/><strong>Drehmoment</strong> = Anzugsdrehmoment <strong>40 Nm</strong></p>#SETZANWEISUNG#<p>Nachfolgend erklären wir Ihnen in kurzen Schritten die Vorgehensweise bei der Verwendung des angegebenen Montagematerials:</p><div class='sowero-50'><div class='sowero-content10'><img src='home/shop_system/teileshop/info_sides/bilder/fis-l1.png' alt='Anwendungsbeispiel Montage auf Hochlochziegel druckfester Untergrund Schritt 1' class='img_center'/></div></div><div class='sowero-50'><h6>Schritt 1</h6>Bohrloch anhand der Bohrabstände der Konsole anzeichnen und gemäß vorgeschriebener Bohrlochtiefe und Bohrdurchmesser bohren. <br/><span class='sowero-red'>Achtung: Nur im Drehgang bohren. Ohne Schlag,ohne Hammerbohren.</span></div><div class='clear'></div><div class='sowero-50'><div class='sowero-content10'><img src='home/shop_system/teileshop/info_sides/bilder/fis-l2.png' alt='Anwendungsbeispiel Montage auf Hochlochziegel druckfester Untergrund Schritt 2' class='img_center'/></div></div><div class='sowero-50'><h6>Schritt 2</h6>Bohrloch mit Bürste, Luftpumpe oder Pressluft reinigen, danach Siebhülse / Ankerhülse setzen.</div><div class='clear'></div><div class='sowero-50'><div class='sowero-content10'><img src='home/shop_system/teileshop/info_sides/bilder/fis-l3.png' alt='Anwendungsbeispiel Montage auf Hochlochziegel druckfester Untergrund Schritt 3' class='img_center'/></div></div><div class='sowero-50'><h6>Schritt 3</h6>Bohrloch ca. zu 2/3 mit Verbundmörtel füllen. <i>Kartusche kann mit handelsüblicher Silikonpresse bedient werden.</i></div><div class='clear'></div><div class='sowero-50'><div class='sowero-content10'><img src='home/shop_system/teileshop/info_sides/bilder/fis-l4.png' alt='Anwendungsbeispiel Montage auf Hochlochziegel druckfester Untergrund Schritt 4' class='img_center'/></div></div><div class='sowero-50'><h6>Schritt 4</h6>Gewindestange mit leichten Drehbewegungen in das Bohrloch bis zur vorgeschriebenen Setztiefe eindrücken. Entsprechend der Temperaturen die vorgeschriebene Aushärtezeit abwarten.</div><div class='clear'></div><div class='sowero-50'><div class='sowero-content10'><img src='home/shop_system/teileshop/info_sides/bilder/fis-l5.png' alt='Anwendungsbeispiel Montage auf Hochlochziegel druckfester Untergrund Schritt 5' class='img_center'/></div></div><div class='sowero-50'><h6>Schritt 5</h6>Konsole aufstecken und Mutter (incl. Scheibe) mit Drehmomentschlüssel anziehen.</div><div class='clear'></div>

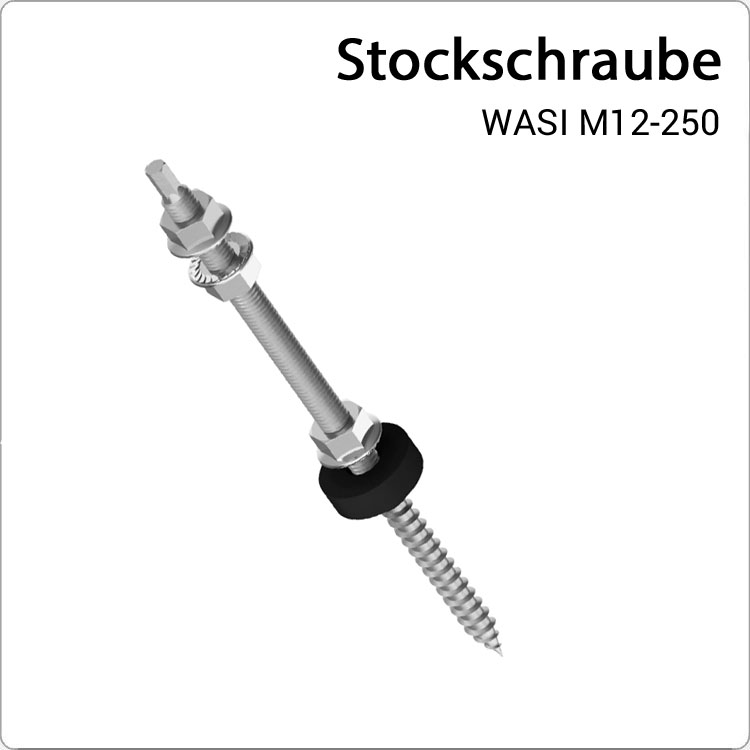

Holz-Stockschraube für Montage einer Markise für Montageuntergrund Holz und einer Isolierung bis 150mm.Länge Holzgewinde 10cm. Länge metrisches Gewinde ca. 13cm. Passend für Mutter M12.Am Ende ausgestattet mit Sechskant für Maulschlüssel. Stockschrauben SW9 konfektioniert

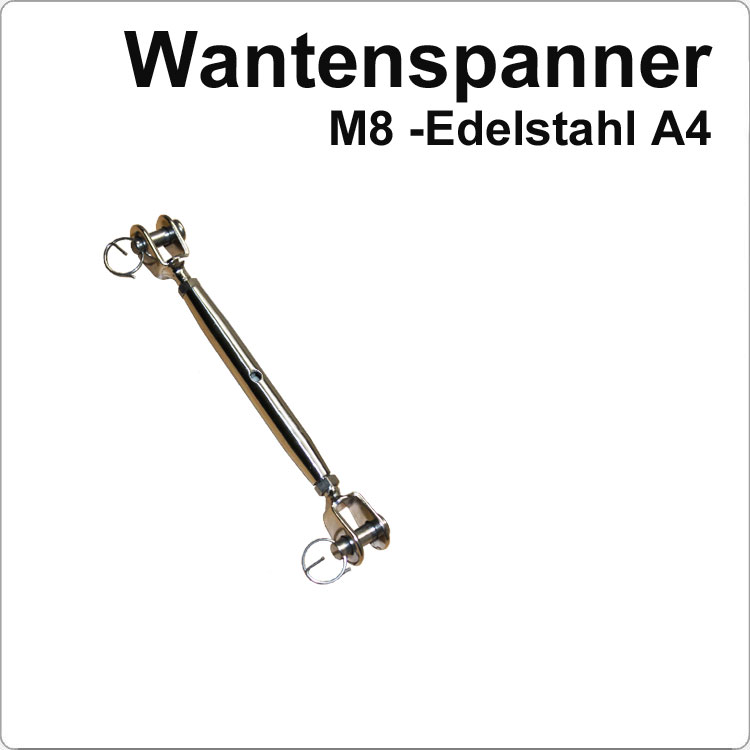

#MONTAGEHINWEIS#<p>Durch den Einsatz der Spanner mit der Ausführung aus Edelstahl, kann es beieiner Zugbelastung auf die Spanner zum sogenannten Fressen der Gewinde kommen.Daher muss bei Einsatz der Spanner immer ein Gleitmittel verwendet werden. Wir empfehlen hierdas Silikon-Multifunktionsöl WD-40.</p>

#MONTAGEHINWEIS#<p>Durch den Einsatz der Spanner mit der Ausführung aus Edelstahl, kann es beieiner Zugbelastung auf die Spanner zum sogenannten Fressen der Gewinde kommen.Daher muss bei Einsatz der Spanner immer ein Gleitmittel verwendet werden. Wir empfehlen hierdas Silikon-Multifunktionsöl WD-40.</p>

#MONTAGEHINWEIS#<p>Durch den Einsatz der Spanner mit der Ausführung aus Edelstahl, kann es beieiner Zugbelastung auf die Spanner zum sogenannten Fressen der Gewinde kommen.Daher muss bei Einsatz der Spanner immer ein Gleitmittel verwendet werden. Wir empfehlen hierdas Silikon-Multifunktionsöl WD-40.</p>

<p>Anwendung bei Montage von Markisen auf wärmegedämmten Fassaden. <br><img src='home_24/bilder/artikel/Thermax-Beschreibung.jpg' class='img_center' alt='Fischer Thermax Beschreibung' /><br> Das fischer Abstandsmontagesystem Thermax ist eine innovative Lösung zur Montage von Markisen in der Außenwand ohne Wärmebrücken im WDVS. Das System besteht aus einer Ankerstange aus nicht rostendem Stahl mit einem glasfaserverstärkten Anti-Kälte-Konus, Gewindestifte und Ankerhülse für die Befestigung in Lochstein. In Kombination mit dem fischer Hochleistungs-Verbundmörtel FIS V  ist das  System für viele Baustoffe zugelassen. Die Gewindestange aus nicht rostendem Stahl mit dem glasfaserverstärkten Konus fräst sich selbstschneidend durch den Putz in die Wärmedämmung. Die Ankerstange wird in mit einem Injektionsmörtel im Baustoff verankert. Der Konus am Kopf der Ankerstange unterbricht die Wärmebrücke und nimmt den Gewindestift , ebenfalls aus nicht rostendem Stahl für die äußere Befestigung der Markisenkonsole auf. Der Thermax befestigt schwere Lasten wie Markisen, in Beton, Porenbeton und Mauerwerk aus Loch- und Vollstein. <br> <br> <b>Voraussetzung einer fachgerechten Anwendung ist eine CE Konforme Berechnung von Zuglasten und Abscherkräften.</b><br><br><H2>Markisen Montage auf wärmegedämmter Fassade Vollstein Beton</h2><img src='home_24/bilder/artikel/thermax-einbau.jpg' class='img_center' alt='Markisen Montage Fischer Thermax auf Beton' /><br><img src='home_24/bilder/artikel/Thermax-Beton-Werte.jpg' class='img_center' alt='Fischer Thermax Beton Setzanweisung' /><br><br>Aus den aktuellen ETA - Zulassungen, ist es relativ unübersichtlich uns schwierig die richtigen Lastenwerte zu bestimmen.Nachfolgende von uns erstellte Tabelle zeigt von uns empfohlenen praxisnahen Lastwerte für  Gewindedurchmesser Thermax M12, Randabstand, Achsabstand und maximaler Markisenabmessungen in Abhängigkeit des zu verwendeten Thermax-Systems undder Dicke der Wärmedämmung tfix incl. Außenputz und Hinterlüftung.<br><br><img src='home_24/bilder/artikel/Lasten-Thermax-BetonM12.jpg' class='img_center' alt='Fischer Thermax Beton Lastentabelle' /><br>Alle hier angegebenen Werte sind Praxis orientierte Empfehlung ohne Anspruch auf Richtigkeit und Konformität mit aktuellen ETA Zulassungswerten der Hersteller ! Die Verantwortung der Prüfung auf Richtigkeit und Aktualität unterliegt dem Anwender oder Monteur.<br><br>Weitere Werte für andere Untergründe z.B Lochstein, Hochlochziegel. etc. entnehmen Sie bitte aus der Original Lastentabelle von FISCHER , diese können Sie hier downloaden.<br><br><table><tr><td><img src='home_24/bilder/artikel/icon-pdf.png' alt='DownloadFischer Thermax Lastentabelle'/></td><td><a href='home_24/download/Fischer-Thermax-Lastentabelle.pdf' target='_blank'>Fischer Thermax Lastentabelle.pdf</a></td></tr></table><br><img src='home_24/bilder/artikel/ankerhuelse-130.jpg' class='img_center' alt='Markisen Montage Fischer Thermax auf Beton' /><br><br> <iframe width="500" height="300" src="https://www.youtube.com/embed/avQsB14jabI" frameborder="0" allowfullscreen></iframe></p>

<p>Anwendung bei Montage von Markisen auf wärmegedämmten Fassaden. <br><img src='home_24/bilder/artikel/Thermax-Beschreibung.jpg' class='img_center' alt='Fischer Thermax Beschreibung' /><br>Das fischer Abstandsmontagesystem Thermax ist eine innovative Lösung zur Montage von Markisen in der Außenwand ohne Wärmebrücken im WDVS. Das System besteht aus einer Ankerstange aus nicht rostendem Stahl mit einem glasfaserverstärkten Anti-Kälte-Konus, Gewindestifte und Ankerhülse für die Befestigung in Lochstein. In Kombination mit dem fischer Hochleistungs-Verbundmörtel FIS V  ist das  System für viele Baustoffe zugelassen. Die Gewindestange aus nicht rostendem Stahl mit dem glasfaserverstärkten Konus fräst sich selbstschneidend durch den Putz in die Wärmedämmung. Die Ankerstange wird in mit einem Injektionsmörtel im Baustoff verankert. Der Konus am Kopf der Ankerstange unterbricht die Wärmebrücke und nimmt den Gewindestift , ebenfalls aus nicht rostendem Stahl für die äußere Befestigung der Markisenkonsole auf. Der Thermax befestigt schwere Lasten wie Markisen, in Beton, Porenbeton und Mauerwerk aus Loch- und Vollstein. <br> <br> <b>Voraussetzung einer fachgerechten Anwendung ist eine CE Konforme Berechnung von Zuglasten und Abscherkräften.</b><br><br><H2>Markisen Montage auf wärmegedämmter Fassade Vollstein Beton</h2><img src='home_24/bilder/artikel/thermax-einbau.jpg' class='img_center' alt='Markisen Montage Fischer Thermax auf Beton' /><br><img src='home_24/bilder/artikel/Thermax-Beton-Werte.jpg' class='img_center' alt='Fischer Thermax Beton Setzanweisung' /><br><br>Aus den aktuellen ETA - Zulassungen, ist es relativ unübersichtlich uns schwierig die richtigen Lastenwerte zu bestimmen.Nachfolgende von uns erstellte Tabelle zeigt von uns empfohlenen praxisnahen Lastwerte für  Gewindedurchmesser Thermax M12, Randabstand, Achsabstand und maximaler Markisenabmessungen in Abhängigkeit des zu verwendeten Thermax-Systems undder Dicke der Wärmedämmung tfix incl. Außenputz und Hinterlüftung.<br><br><img src='home_24/bilder/artikel/Lasten-Thermax-BetonM16.jpg' class='img_center' alt='Fischer Thermax Beton Lastentabelle' /><br>Alle hier angegebenen Werte sind Praxis orientierte Empfehlung ohne Anspruch auf Richtigkeit und Konformität mit aktuellen ETA Zulassungswerten der Hersteller ! Die Verantwortung der Prüfung auf Richtigkeit und Aktualität unterliegt dem Anwender oder Monteur.<br><br>Weitere Werte für andere Untergründe z.B Lochstein, Hochlochziegel. etc. entnehmen Sie bitte aus der Original Lastentabelle von FISCHER , diese können Sie hier downloaden.<br><br><table><tr><td><img src='home_24/bilder/artikel/icon-pdf.png' alt='DownloadFischer Thermax Lastentabelle'/></td><td><a href='home_24/download/Fischer-Thermax-Lastentabelle.pdf' target='_blank'>Fischer Thermax Lastentabelle.pdf</a></td></tr></table><br><img src='home_24/bilder/artikel/ankerhuelse-200.jpg' class='img_center' alt='Markisen Montage Fischer Thermax auf Beton' /><br><br> <iframe width="500" height="300" src="https://www.youtube.com/embed/avQsB14jabI" frameborder="0" allowfullscreen></iframe></p>

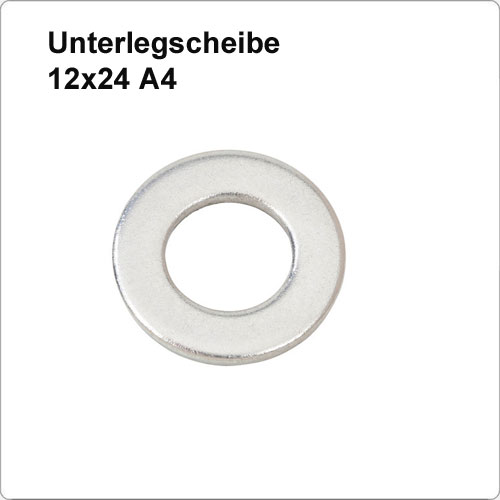

Unterlegscheibe U 12 x 24 A4Stärke S 2,5 [mm]Lochdurchmesser D 13 [mm]Außen-Ø d 24 [mm]

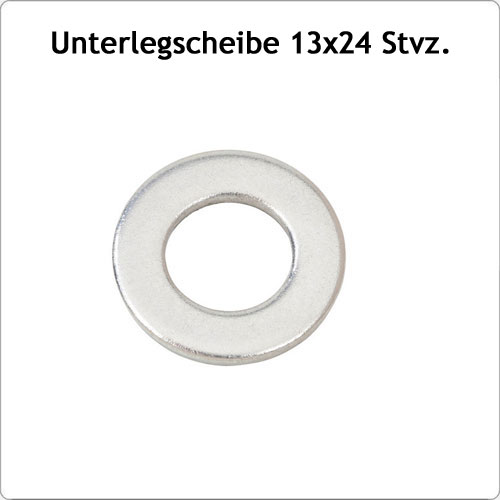

Unterlegscheibe U 13 x 24 Stahl 140HV vz. blau pass. (A2K)Stärke S 2,5 [mm]Lochdurchmesser D 13 [mm]Außen-Ø d 24 [mm]

#MONTAGEHINWEIS#<p>Durch den Einsatz der Spanner mit der Ausführung aus Edelstahl, kann es beieiner Zugbelastung auf die Spanner zum sogenannten Fressen der Gewinde kommen.Daher muss bei Einsatz der Spanner immer ein Gleitmittel verwendet werden. Wir empfehlen hierdas Silikon-Multifunktionsöl WD-40.</p>

#MONTAGEHINWEIS#<p>Durch den Einsatz der Spanner mit der Ausführung aus Edelstahl, kann es beieiner Zugbelastung auf die Spanner zum sogenannten Fressen der Gewinde kommen.Daher muss bei Einsatz der Spanner immer ein Gleitmittel verwendet werden. Wir empfehlen hierdas Silikon-Multifunktionsöl WD-40.</p>

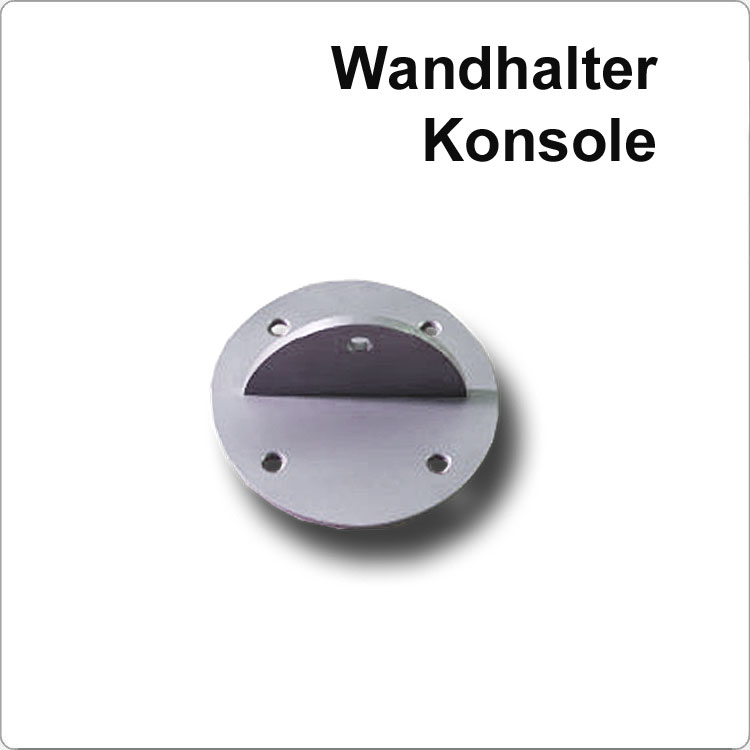

Wandhalter aus Edelstahl rund mit einem Durchmesser von 135mm zum Einhängen von Karabinerhaken und Seilspannern für die Montage von Sonnensegeln an Hauswände 4 Bohrlöcher mit 13mm - Lieferung ohne Abdeckkappen

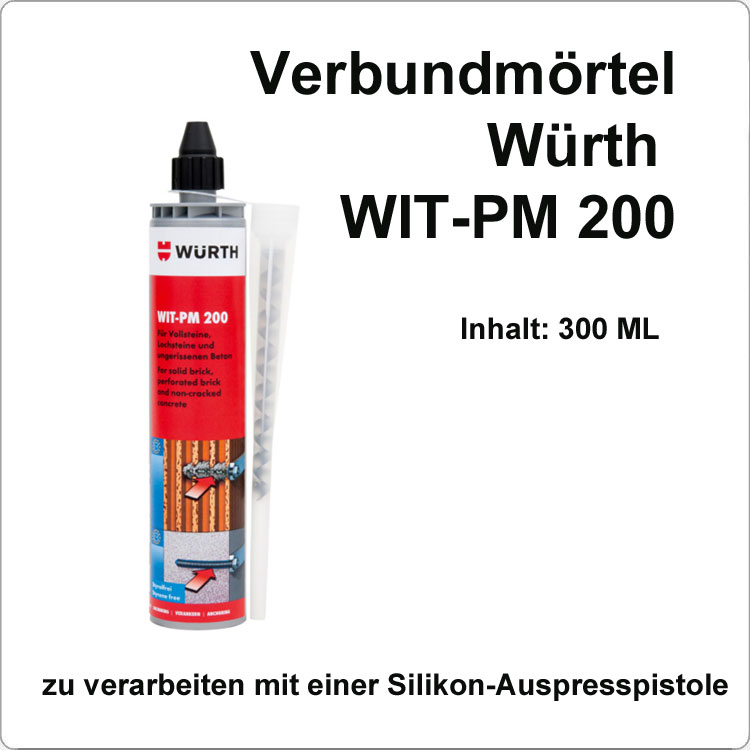

<p><b>Die günstigere Alternative zum Injektionskleber von <br>Fischer FIS -V 300T. Leistungsdaten nahezu identisch !</b><br><br>Anwendung:<br>- Zur Befestigung von , Markisen zugelassen für:<br>- ungerissenen Beton, <br>- Vollziegel, Kalksand-Vollstein, Vollstein aus Leichtbeton,<br>- Porenbeton, Hochlochziegel, Kalksand-Lochstein,<br>- Hohlblocksteine, haufwerksporiger Leichtbeton<br>- <b>zu verarbeiten mit einer Silikon-Auspresspistole</b><br><br>Beschreibung:2-K Reaktionsharzmörtel, Polyester styrolfrei und lösemittelfreiEinzelbefestigung ungerissener Beton: Ankerstange W-VD-A, handelsübliche Gewindestange mit Abnahmeprüfzeugnis 3.1Einzelbefestigung Mauerwerk: Handelsübliche Gewindestange mit Abnahmeprüfzeugnis 3.1, Siebhülse SH  <br>Montagehinweise:<br>Vor dem Verarbeiten des Mörtels ist unbedingt die beigefügte Montageanleitung zu lesen.Bei Befestigungen in Vollbaustoffen ist das Bohrloch gründlich zu reinigen.<br> <br><b>Anwendungsvideo:</b><br><iframe width="500" height="300" src="https://www.youtube.com/embed/a27nJqE37D4" frameborder="0" allowfullscreen></iframe></p>

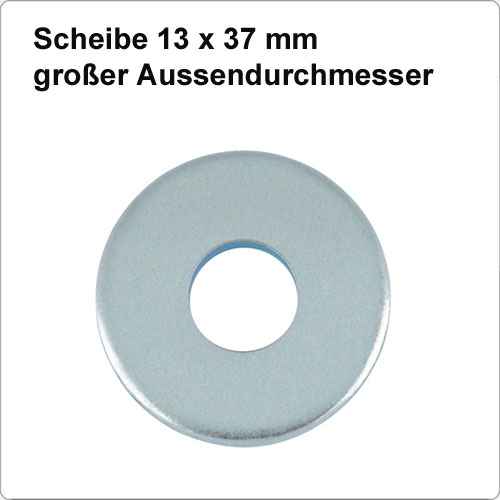

<p>Passend für Schraubengewinde: M12<br><br>Innendurchmesser: 13 mm<br><br>Außendurchmesser: 37 mm<br><br>Dicke: 3 mm<br><br>Werkstoff: Stahl<br><br>Härte nach Vickers, HV: 140 HV<br><br>Oberfläche: Verzinkt<br><br>DIN: 9021<br><br>Ausführung: Mit großem Außendurchmesser<br></p>
